表示スタイルを変更する

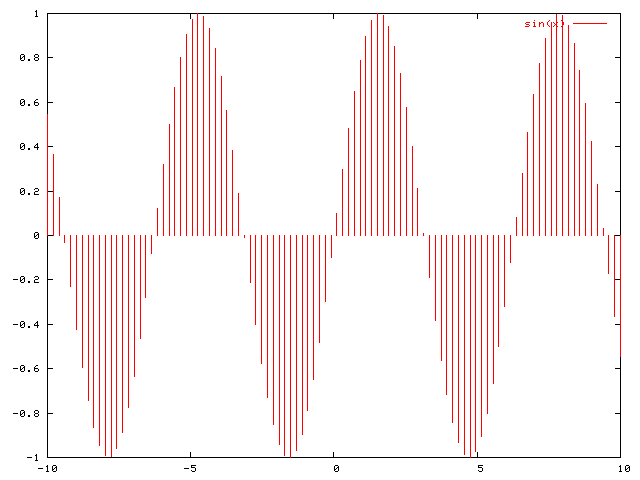

前回まではグラフは線で描かれていましたが，他の表示スタイルで描くこともできます。例えばインパルス (impulse) で表示するには，

# 結果

gnuplot> plot sin(x) with impulses

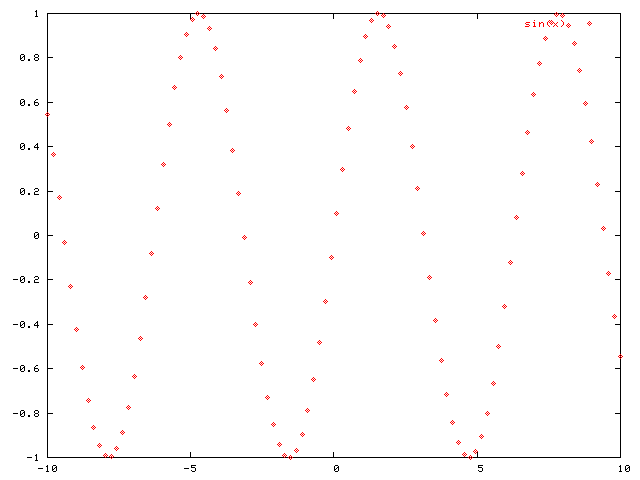

とします。また記号でプロットするには，

# 結果

gnuplot> plot sin(x) with points

とします。他にも様々なスタイルがあるので，詳しくはgnuplot tipsの「gnuplot 入門 - プロットスタイル」などを参照してください。

関数のグラフは，x軸上で一定の区間に分割してyの値を求めることによってプロットされます。その分割数を決定するのがサンプリング数で，デフォルトは100に設定されています。「show samples」で確認してみましょう。

gnuplot> show samples

        sampling rate is 100, 100

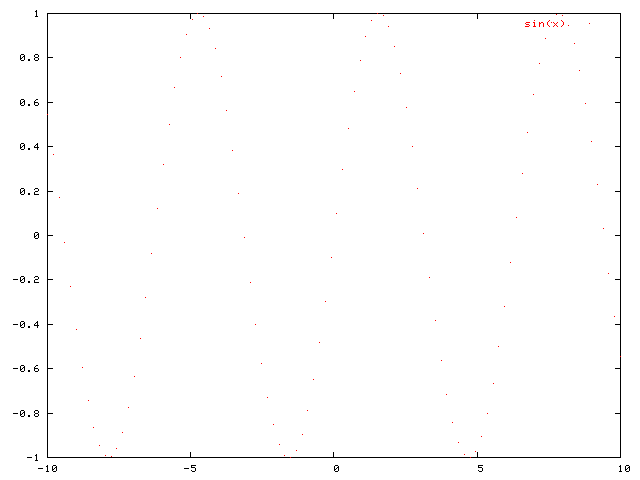

後ろの値は2次元グラフでは関係ありません。初期設定のままで y = sin(x) を点でプロットしてみましょう。

# 結果

gnuplot> plot sin(x) w d  # w dはwith dotsの省略形

次に，set samplesでサンプリング数を10倍に設定してプロットし直します。

# 結果

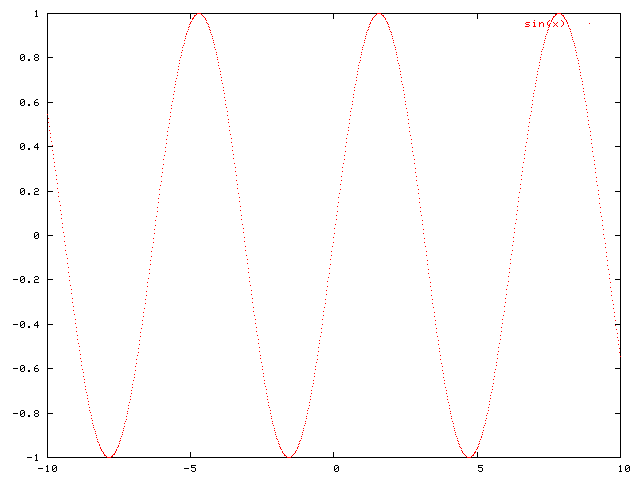

gnuplot> set samples 1000
gnuplot> plot sin(x) w d

サンプリング数を増やすと遅くなりますが，より正確な描画ができるようになります。また，点でのプロット (with dots) はサンプリング数が多いときに見やすくなることが分かります。

setとshowは対になっているコマンドです。なお，一度setコマンドを使うと，その設定はgnuplotを終了するまで残ります。
