データをプロットする
データをプロットするには,初めに次のようなファイルを用意しておきます。 #から始まる行はコメントです。
# x y 1.00 2.143 2.35 8.654 4.22 15.227 5.31 7.982 7.22 -1.510 9.81 2.083

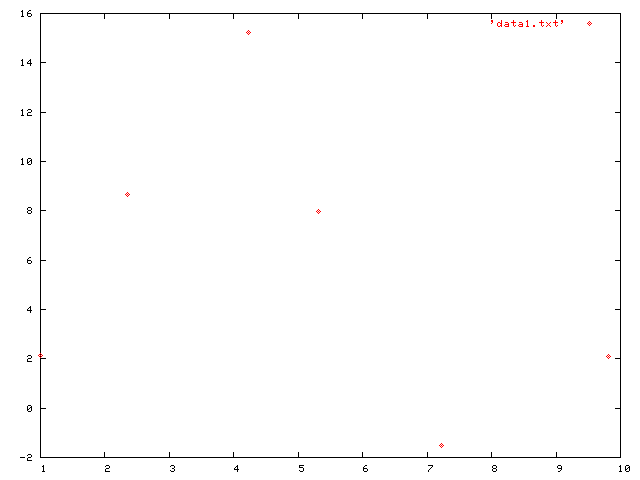

xの値とyの値を空白で区切って並べただけの簡単なフォーマットです。 このデータをプロットするには次のようにします。
# 結果 gnuplot> plot 'data1.txt'
データを線で結んでみます。
# 結果 gnuplot> plot 'data1.txt' w l # w lはwith linesの省略形

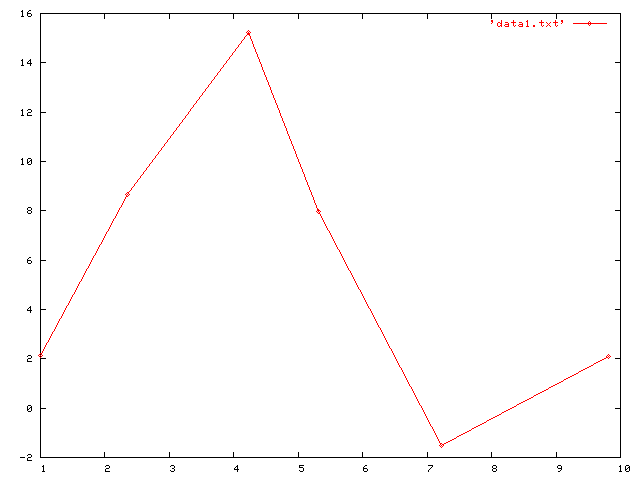

データの位置が少し分かりにくくなっています。 そのような場合はwith linepointsが適しています。
# 結果 gnuplot> plot 'data1.txt' w lp # w lはwith linepointsの省略形

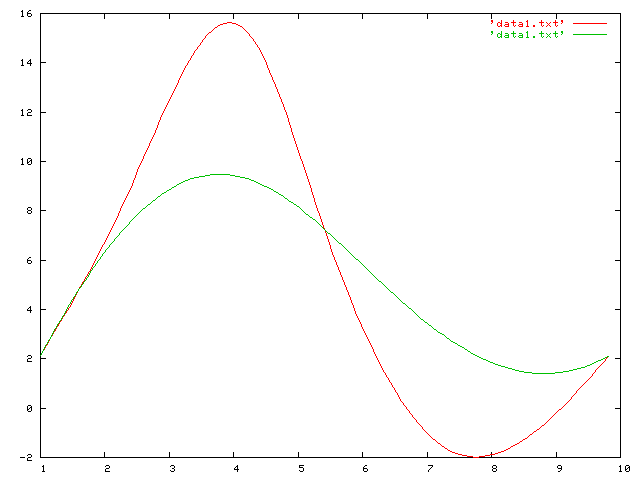

スプライン曲線やベジエ曲線で補間(平滑化)することもできます。
# 結果 gnuplot> plot 'data1.txt' smooth csplines, \ # 3次のスプライン曲線で補間 > 'data1.txt' smooth bezier' # ベジエ曲線で補間

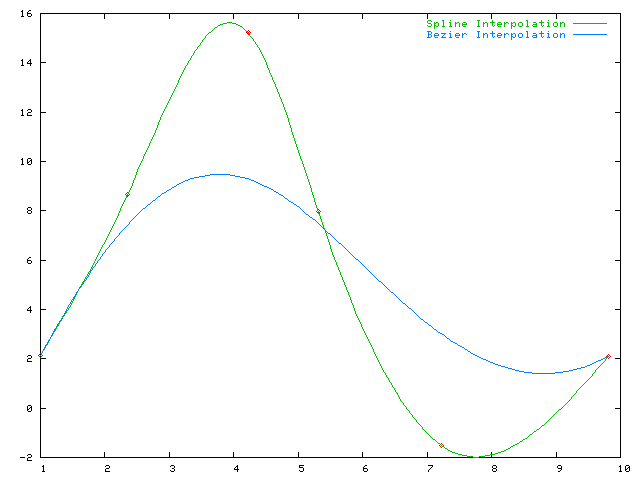

データの位置も同時に表示しておきましょう。 凡例も設定しておきます。
# 結果 gnuplot> plot 'data1.txt' notitile, \ > '' smooth csplines title 'Spline Interpolation', \ # 2度目以降はファイル名を省略可能 > '' smooth bezier title 'Bezier Interpolation'
スプライン補間では必ずデータ点を通りますが, ベジエ補間ではデータ点を制御点として扱うのでデータ点を通るとは限りません。 なお,titleをsmoothより先に指定するとエラーになるので気をつけてください。
