数値計算の結果をプロットする(2)
のこぎり波は次のような形状をしています。
この周期波形のフーリエ級数を求めると,
となります。なお,
であり,f0を基本周波数と呼びます。 ここで,tが変数で,A, f0が定数になります。 また,計算を有限時間で終了させるために,第n次高調波(第n項のsinの値)まで求めることにし, nを定数として宣言しておくことにします。
ここでは A = 1, f0 = 1[kHz], -2[ms] <= t <= 2[ms], dt = 0.01[ms] としてプログラムを書いてみましょう。
以下がそのプログラムです。
/* Numeral Computing with gnuplot: 2 */ #include <stdio.h> #include <math.h> #define N 10 /* 第N高調波までを計算 */ #define A 1.0 /* 振幅 */ #define F 1e3 /* 基本周波数 f0 [Hz] */ #define T_DIV 100e3 /* サンプリング周波数(1秒間当たりのtの分割数) [Hz] */ #define T_START -2e-3 /* tの最小値 [s] */ #define T_END 2e-3 /* tの最大値 [s] */ int main(void); int main(void) { int i; /* ステップ数 */ int j; /* 高調波を求めるループの制御変数 */ double t; /* ステップiにおける時刻t */ double y; /* f(t) */ int sign; /* 各項の符号 */ double k, omega; /* 計算量を減らすために,定数項をあらかじめ計算しておく */ double pi; /* π (= 3.14...) */ pi = 4 * atan(1.0); k = 2 * A / pi; omega = 2 * pi * F; for (i=T_START*T_DIV; i<=T_END*T_DIV; i++) { t = (double)i / T_DIV; y = 0; sign = 1; for (j=1; j<=N; j++) { y += sign * sin(j * omega * t) / j; sign *= -1; /* 符号を反転 */ } y = k * y; printf("%f %f\n", t, y); } return 0; }
このCソースコードをコンパイルして,実行結果をnc2.pltに出力します。 なお,math.hをインクルードしているのでコンパイル時には-lmオプションをつける必要があります。
% gcc -o nc2 nc2.c -lm % ./nc2 > nc2.plt
そしてgnuplotでプロットします。

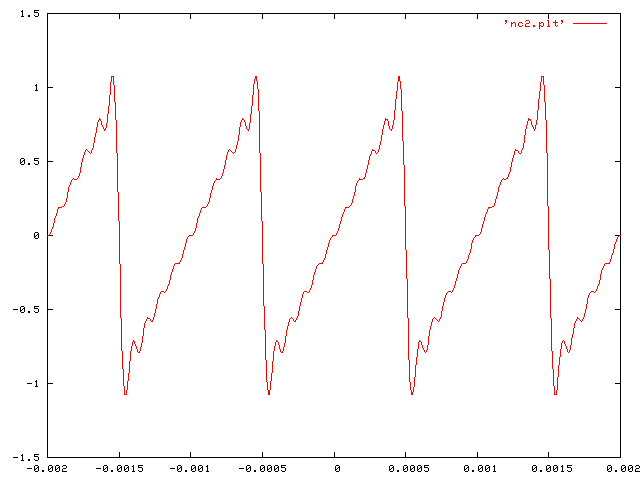

# 結果 gnuplot> plot 'nc2.plt' w l
Nの値を変更して,実行結果のグラフがどう変化するかを調べてみてください。
